Dashboard Kiali para ambient multi-red

lectura de 7 minutos prueba de página

Sigue esta guía para desplegar Kiali multiclúster en un despliegue ambient multi-red para visualizar cómo fluye el tráfico entre los clústeres.

Antes de proceder, asegúrate de completar los pasos en antes de comenzar, las guías de instalación multiclúster y verificar tu despliegue.

En esta guía, despliega primero una instancia federada de Prometheus para agregar métricas de todos los clústeres. Luego despliega una instancia personalizada de Kiali que se conecta a todos los clústeres y presenta una vista unificada del tráfico de la mesh.

Preparar el despliegue de Kiali

Instala Prometheus y Kiali personalizados en un namespace separado. Comienza creando el namespace en ambos clústeres:

$ kubectl --context="${CTX_CLUSTER1}" create namespace kiali
$ kubectl --context="${CTX_CLUSTER2}" create namespace kiali

También usa helm para desplegar Kiali. Agrega los repositorios de Helm relevantes:

$ helm repo add kiali https://kiali.org/helm-charts

Prometheus federado

Istio proporciona una instalación de ejemplo básica para poner en marcha Prometheus rápidamente en despliegues de un solo clúster — úsalo para instalar Prometheus en cada clúster. Luego despliega otra instancia de Prometheus que hará scraping de Prometheus en cada clúster y consolidará las métricas.

Para poder hacer scraping de Prometheus en el clúster remoto, expón la instancia de Prometheus a través de un Ingress Gateway.

Desplegar Prometheus en cada clúster

$ kubectl --context="${CTX_CLUSTER1}" apply -f https://raw.githubusercontent.com/istio/istio/release-1.31/samples/addons/prometheus.yaml
$ kubectl --context="${CTX_CLUSTER2}" apply -f https://raw.githubusercontent.com/istio/istio/release-1.31/samples/addons/prometheus.yaml

Los comandos anteriores instalarán Prometheus, que recopilará métricas locales del clúster de waypoints y ztunnels.

Exponer Prometheus

El siguiente paso es exponer las instancias de Prometheus externamente para que puedan hacer scraping:

$ cat <<EOF | kubectl --context="${CTX_CLUSTER1}" apply -f -
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: prometheus-gateway
  namespace: istio-system
spec:
  gatewayClassName: istio
  listeners:
  - name: http
    port: 9090
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: prometheus
  namespace: istio-system
spec:
  parentRefs:
  - name: prometheus-gateway
    port: 9090
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: prometheus
      port: 9090
EOF

También repite el proceso en el segundo clúster:

$ cat <<EOF | kubectl --context="${CTX_CLUSTER2}" apply -f -
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: prometheus-gateway
  namespace: istio-system
spec:
  gatewayClassName: istio
  listeners:
  - name: http
    port: 9090
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: prometheus
  namespace: istio-system
spec:
  parentRefs:
  - name: prometheus-gateway
    port: 9090
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: prometheus
      port: 9090
EOF

Agregar métricas

Con las instancias de Prometheus locales de cada clúster en funcionamiento, configura otra instancia de Prometheus que les hará scraping para recopilar métricas de ambos clústeres en un solo lugar. Comienza creando una configuración para la nueva instancia de Prometheus que apuntará a las instancias locales de Prometheus de cada clúster:

$ TARGET1="$(kubectl --context="${CTX_CLUSTER1}" get gtw prometheus-gateway -n istio-system -o jsonpath='{.status.addresses[0].value}')"
$ TARGET2="$(kubectl --context="${CTX_CLUSTER2}" get gtw prometheus-gateway -n istio-system -o jsonpath='{.status.addresses[0].value}')"
$ cat <<EOF > prometheus.yml
global:
  scrape_interval: 15s

scrape_configs:
  - job_name: 'federate-1'
    honor_labels: true
    metrics_path: '/federate'
    params:
      'match[]':
        - '{job="kubernetes-pods"}'
    static_configs:
      - targets:
        - '${TARGET1}:9090'
        labels:
          cluster: 'cluster1'
  - job_name: 'federate-2'
    honor_labels: true
    metrics_path: '/federate'
    params:
      'match[]':
        - '{job="kubernetes-pods"}'
    static_configs:
      - targets:
        - '${TARGET2}:9090'
        labels:
          cluster: 'cluster2'
EOF
$ kubectl --context="${CTX_CLUSTER1}" create configmap prometheus-config -n kiali --from-file prometheus.yml

Usa esa configuración para desplegar una nueva instancia de Prometheus:

$ cat <<EOF | kubectl --context="${CTX_CLUSTER1}" apply -f - -n kiali
apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus
  template:
    metadata:
      labels:
        app: prometheus
    spec:
      containers:
        - name: prometheus
          image: prom/prometheus
          ports:
            - containerPort: 9090
          volumeMounts:
            - name: config-volume
              mountPath: /etc/prometheus
      volumes:
        - name: config-volume
          configMap:
            name: prometheus-config
            defaultMode: 420
---
apiVersion: v1
kind: Service
metadata:
  name: prometheus
  labels:
    app: prometheus
    service: prometheus
spec:
  ports:
  - port: 9090
    name: http
  selector:
    app: prometheus
EOF

Una vez desplegada, la nueva instancia de Prometheus comenzará a hacer scraping de métricas de ambos clústeres.

Verificar Prometheus federado

Para probar, genera algo de tráfico ejecutando curl varias veces para llegar a backends en ambos clústeres:

$ kubectl exec --context="${CTX_CLUSTER1}" -n sample -c curl \
    "$(kubectl get pod --context="${CTX_CLUSTER1}" -n sample -l \
    app=curl -o jsonpath='{.items[0].metadata.name}')" \
    -- curl -sS helloworld.sample:5000/hello

Hello version: v2, instance: helloworld-v2-758dd55874-6x4t8
Hello version: v1, instance: helloworld-v1-86f77cd7bd-cpxhv
...

Luego consulta Prometheus usando curl para verificar que hay métricas reportadas de todos los clústeres:

$ kubectl exec --context="${CTX_CLUSTER1}" -n sample -c curl \
    "$(kubectl get pods --context="${CTX_CLUSTER1}" -n sample -l \
    app=curl -o jsonpath='{.items[0].metadata.name}')" \
    -- curl -s prometheus.kiali:9090/api/v1/query?query=istio_tcp_received_bytes_total | jq '.'

Si el request de curl llegó a backends en ambos clústeres, para la métrica istio_tcp_received_bytes_total reportada por ztunnel deberías poder ver valores de ambos clústeres en la salida:

{
  "status": "success",
  "data": {
    "resultType": "vector",
    "result": [
      {
        "metric": {
          "__name__": "istio_tcp_received_bytes_total",
          ...
          "app": "ztunnel",
          ...
          "cluster": "cluster2",
          ...
          "destination_canonical_revision": "v2",
          ...
          "destination_canonical_service": "helloworld",
          ...
        },
        "value": [
          1770660628.007,
          "5040"
        ]
      },
      ...
      {
        "metric": {
          "__name__": "istio_tcp_received_bytes_total",
          ...
          "app": "ztunnel",
          ...
          "cluster": "cluster1",
          ...
          "destination_canonical_revision": "v1",
          ...
          "destination_canonical_service": "helloworld",
          ...
        },
        "value": [
          1770660628.007,
          "4704"
        ]
      },
      ...
    ]
  }
}

Desplegar Kiali multiclúster

Preparar el clúster remoto

Solo despliega Kiali propiamente en un clúster — cluster1, sin embargo aún necesitas preparar cluster2 para que Kiali pueda acceder a los recursos ahí. Para esto comienza desplegando el Operador de Kiali:

$ helm --kube-context="${CTX_CLUSTER2}" install --namespace kiali kiali-operator kiali/kiali-operator --wait

Una vez que tengas el Operador de Kiali desplegado, puedes preparar todas las cuentas de servicio, role bindings y tokens necesarios. El Operador de Kiali creará la cuenta de servicio y los role bindings, pero tendrás que crear el token para la cuenta de servicio manualmente:

$ cat <<EOF | kubectl --context="${CTX_CLUSTER2}" apply -f - -n kiali
apiVersion: kiali.io/v1alpha1
kind: Kiali
metadata:
  name: kiali
spec:
  auth:
    strategy: "anonymous"
  deployment:
    remote_cluster_resources_only: true
EOF
$ kubectl --context="${CTX_CLUSTER2}" wait --timeout=5m --for=condition=Successful kiali kiali -n kiali
$ cat <<EOF | kubectl --context="${CTX_CLUSTER2}" apply -f - -n kiali
apiVersion: v1
kind: Secret
metadata:
  name: kiali
  namespace: kiali
  annotations:
    kubernetes.io/service-account.name: kiali-service-account
type: kubernetes.io/service-account-token
EOF

Desplegar Kiali

Con el clúster remoto listo, ahora despliega el servidor Kiali. Necesitas configurar Kiali con la dirección del endpoint de Prometheus y el secreto para acceder al clúster remoto. Como antes, comienza desplegando el Operador de Kiali:

$ helm --kube-context="${CTX_CLUSTER1}" install --namespace kiali kiali-operator kiali/kiali-operator --wait

El proyecto Kiali proporciona un script que puedes usar para crear el secreto necesario para acceder a los recursos del clúster remoto:

$ curl -L -o kiali-prepare-remote-cluster.sh https://raw.githubusercontent.com/kiali/kiali/master/hack/istio/multicluster/kiali-prepare-remote-cluster.sh
$ chmod +x kiali-prepare-remote-cluster.sh
$ ./kiali-prepare-remote-cluster.sh \
    --kiali-cluster-context "${CTX_CLUSTER1}" \
    --remote-cluster-context "${CTX_CLUSTER2}" \
    --view-only false \
    --process-kiali-secret true \
    --process-remote-resources false \
    --kiali-cluster-namespace kiali \
    --remote-cluster-namespace kiali \
    --kiali-resource-name kiali \
    --remote-cluster-name cluster2

Con el secreto remoto listo, ahora despliega el servidor Kiali:

$ cat <<EOF | kubectl --context="${CTX_CLUSTER1}" apply -f - -n kiali
apiVersion: kiali.io/v1alpha1
kind: Kiali
metadata:
  name: kiali
spec:
  auth:
    strategy: "anonymous"
  external_services:
    prometheus:
      url: http://prometheus.kiali:9090
    grafana:
      enabled: false
  server:
    web_root: "/kiali"
EOF
$ kubectl --context="${CTX_CLUSTER1}" wait --timeout=5m --for=condition=Successful kiali kiali -n kiali

Una vez que el servidor Kiali esté en ejecución, haz port-forward de un puerto local al deployment de Kiali para acceder localmente:

$ kubectl --context="${CTX_CLUSTER1}" port-forward svc/kiali 20001:20001 -n kiali

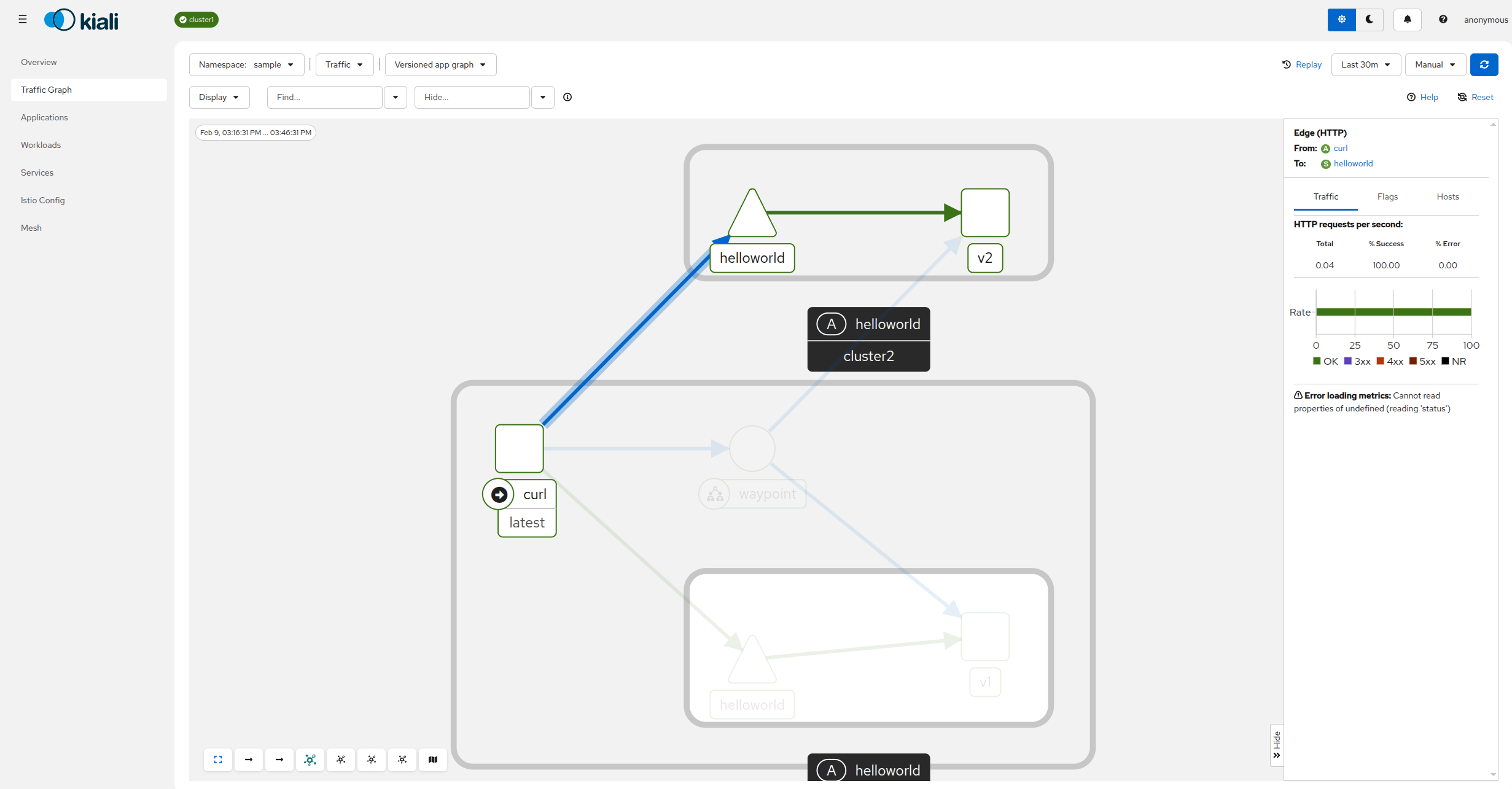

Abre el dashboard de Kiali en el navegador, navega al gráfico de tráfico y selecciona el namespace “sample” desde el desplegable “Select Namespaces”. Deberías ver cómo fluye el tráfico entre los clústeres:

Dashboard del gráfico de tráfico de Kiali

¡Felicitaciones! Instalaste exitosamente Kiali para el despliegue ambient multiclúster.

Limpieza de Kiali y Prometheus

Para eliminar Kiali, comienza borrando el recurso personalizado de Kiali:

$ kubectl --context="${CTX_CLUSTER1}" delete kiali kiali -n kiali
$ kubectl --context="${CTX_CLUSTER2}" delete kiali kiali -n kiali

El Operador de Kiali detendrá el servidor Kiali una vez que se elimine el recurso personalizado. Si también quieres eliminar el Operador de Kiali, puedes hacerlo:

$ helm --kube-context="${CTX_CLUSTER1}" uninstall --namespace kiali kiali-operator
$ helm --kube-context="${CTX_CLUSTER2}" uninstall --namespace kiali kiali-operator

Finalmente, puedes eliminar las definiciones de recursos personalizados:

$ kubectl --context="${CTX_CLUSTER1}" delete crd kialis.kiali.io

Si no necesitas las instancias locales de Prometheus de cada clúster, también puedes eliminarlas:

$ kubectl --context="${CTX_CLUSTER1}" delete -f https://raw.githubusercontent.com/istio/istio/release-1.31/samples/addons/prometheus.yaml
$ kubectl --context="${CTX_CLUSTER2}" delete -f https://raw.githubusercontent.com/istio/istio/release-1.31/samples/addons/prometheus.yaml
